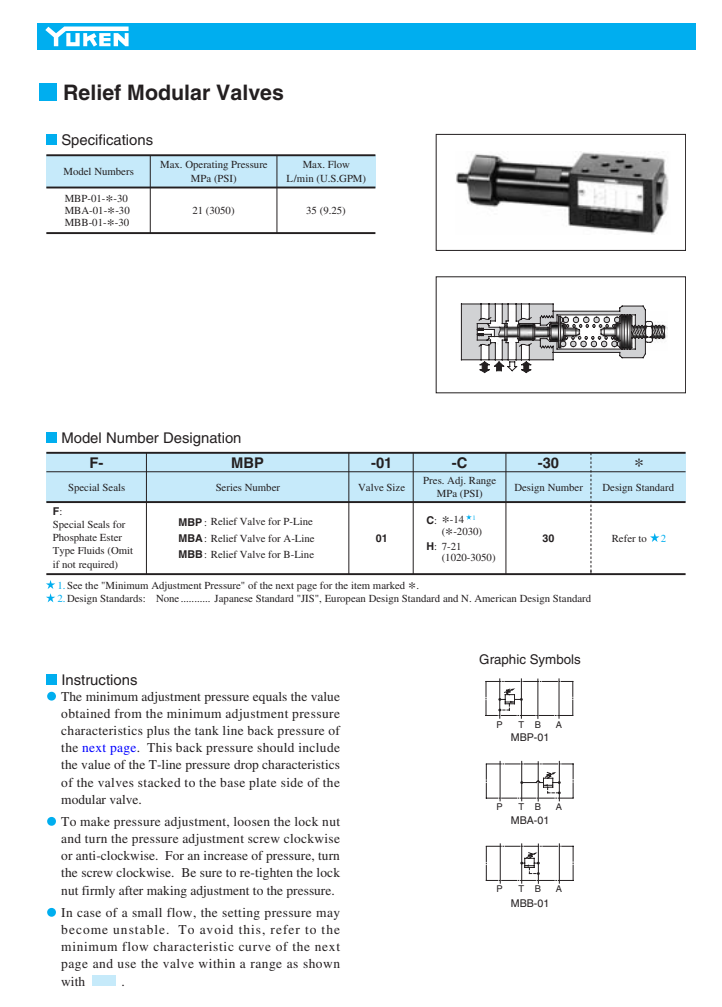

YUKEN 1/8 Modular Valves MBP-01 MBA-01 MBB-01 Series MBP-01-C-30 MBP-01-H-30 MBA -01-C-30 MBA-01-H-30 MBB-01-C-30 MBB-01-H-30

MBA: Aflastningsventill fyrir A-línu MBB: Afléttingarventill fyrir B-línu MBP : Afléttarventill fyrir P-línu .Til að gera þrýstingsstillingu, losaðu læsihnetuna og snúðu þrýstingsstillingarskrúfunni réttsælis eða rangsælis. Til að auka þrýstinginn skaltu snúa skrúfunni réttsælis. Vertu viss um að herða læsihnetuna aftur vel eftir að hafa stillt þrýstinginn. Ef um lítið flæði er að ræða getur stillingarþrýstingurinn orðið óstöðugur. Til að forðast þetta, skoðaðu lágmarksflæðiseiginleikaferilinn á næstu síðu og notaðu lokann innan bilsins eins og sýnt er með .Lágmarksstillingarþrýstingur er jafngildi gildinu sem fæst með lágmarksstillingarþrýstingseiginleikum auk bakþrýstings tanklínunnar á næstu síðu. . Þessi bakþrýstingur ætti að innihalda gildi T-línu þrýstingsfallseiginleika lokana sem er staflað á grunnplötuhlið einingaventilsins.
